01 kubeflow

MLOps

机器学习开发迭代
3. 数据收集
a. 大数据量下的文件存储与读取 —— HDFS，NFS 等分布式文件存储系统；
b. 非结构化数据 —— S3 等对象存储；
c. 向量数据存储 —— milvus 等向量数据库；
d. 数据的持续采集与入库 —— Kafka，RabbitMQ 等流式处理工具；
4. 数据预处理
a. 清洗、格式化、规范化、脱敏 —— Python Pandas；
b. 人工标记；
c. 特征工程，“数据和特征决定了模型的上限，算法只是在帮忙逼近这个上限”
5. 框架选择
a. 训练框架：PyTorch，TensorFlow，PaddlePaddle，……；
6. 模型训练
a. 代码开发 —— Python IDE，Notebook；
ⅰ. 开发阶段会采集小量的数据，经过小次数的迭代，用于正确性验证， Notebook 可以辅助验证；
b. 训练
ⅰ. 本地/单节点/单机单卡/单机多卡/多机多卡 —— GPU 管理与调度
ⅱ. 任务调度/故障转移/checkpoint —— 分布式 AI 任务调度框架
ⅲ. 任务调度 —— CoScheduling/GangScheduling
c. 向量数据库 —— milvus，pinecone
d. 调参，根据训练情况与经验调整模型的超参数 (HyperParameter)
ⅰ. 神经网络输出的结果是当前网络架构下每个节点函数的系数，其它参数都为超参数，如每个节点使用的函数、权重、输入/输出的节点，甚至网络本身的架构；
ⅱ. 随着模型复杂度增加，有多种超参自动调优算法（基于网格/贝叶斯/梯度/种群）
e. 模型生成与版本管理
ⅰ. 模型文件存储 —— NFS，对象存储，huggingface；
ⅱ. 模型镜像存储 —— docker 镜像仓库；

模型部署 —— 运行中的模型服务是标准的无状态应用
a. 模型的拉取，转化与处理（转化存储格式，单个模型的剪枝，多个模型集成）；
b. 选择模型运行框架：TensorFlow，Triton server，Seldon Serving，paddlepaddle；
c. 声明资源配置（如要求 Nvidia 显卡，CUDA 12.2+，40GiB 显存） —— GPU 管理与调度；
d. 监控（模型服务的流量、模型服务资源使用率、集群资源使用率、推理请求耗时） —— prometheus，grafana；
e. 自动弹性伸缩 —— 配合指标采集 + hpa 策略；
f. 版本管理、滚动更新、发布管理 —— 应用发布策略与流量管理策略；

kubeflow核心组件

架构

1714036812492

Central Dashboard：Kubeflow的dashboard看板页面
Metadata：用于跟踪各数据集、作业与模型
Jupyter Notebooks：一个交互式业务IDE编码环境
Frameworks for Training：支持的ML框架
Chainer
MPI
MXNet
PyTorch
TensorFlow
Hyperparameter Tuning:Katib，超参数服务器
Pipelines：一个ML的工作流组件，用于定义复杂的ML工作流
Tools for Serving：提供在Kubernetes上对机器学习模型的部署
KFServing
Seldon Core Serving
TensorFlow Serving(TFJob):提供对Tensorflow模型的在线部署，支持版本控制及无需停止线上服务、切换模型等
NVIDIA Triton Inference Server(Triton以前叫TensorRT)
TensorFlow Batch Prediction
Multi-Tenancy in Kubeflow：Kubeflow中的多租户
Fairing：一个将code打包构建image的组件 Kubeflow中大多数组件的实现都是通过定义CRD来工作。目前Kubeflow主要的组件有：
Operator是针对不同的机器学习框架提供资源调度和分布式训练的能力（TF-Operator，PyTorch-Operator，Caffe2-Operator，MPI-Operator，MXNet-Operator）;
Pipelines是一个基于Argo实现了面向机器学习场景的流水线项目，提供机器学习流程的创建、编排调度和管理，还提供了一个Web UI。
Katib是基于各个Operator实现的超参数搜索和简单的模型结构搜索的系统，支持并行搜索和分布式训练等。超参优化在实际的工作中还没有被大规模的应用，所以这部分的技术还需要一些时间来成熟；
Serving支持部署各个框架训练好的模型的服务化部署和离线预测。Kubeflow提供基于TFServing，KFServing，Seldon等好几种方案。由于机器学习框架很多，算法模型也各种各样。工业界一直缺少一种能真正统一的部署框架和方案。这方面Kubeflow也仅仅是把常见的都集成了进来，但是并没有做更多的抽象和统一。

2.1. JupyterLab Notebook

JupyterLab 是一个基于Web的交互式开发环境，它是 Project Jupyter 的一部分，旨在为科学计算、数据科学和机器学习等领域提供强大的工作空间。JupyterLab 是 Jupyter Notebook 的下一代用户界面，它不仅支持笔记本，还支持代码编辑器、终端、数据文件查看器以及其他自定义组件。JupyterLab 的优势和特点如下：

交互式开发环境 ：JupyterLab 提供了一个交互式的环境，让用户可以写代码、运行代码、查看结果，并立即获取反馈，这对于数据分析和模型原型设计来说非常有用。
**支持多种编程语言：**虽然最初是为 Python 设计的，但 JupyterLab 内核（kernels）支持多种编程语言，包括 R、Julia 和 Scala，满足不同领域研究人员的需求。
数据可视化 **：**JupyterLab 支持丰富的数据可视化库，如 Matplotlib、Seaborn、Plotly 等，这些工具对于理解数据和展示机器学习模型的结果至关重要。
模型原型与实验 **：**机器学习研究者和工程师使用 JupyterLab 来构建、测试和评估模型原型，它提供了一个灵活的环境来实验不同的算法和参数。
**可扩展性：**JupyterLab 是高度可扩展的，可以通过安装第三方扩展来增强其功能，例如调试器、版本控制和云服务集成。
**生态系统集成：**JupyterLab 可以集成到更广泛的数据科学和 AI 生态系统中，比如可以与大数据处理平台（如 Apache Spark）和机器学习平台（如 TensorFlow、PyTorch）配合使用。

2.2. Pipelines

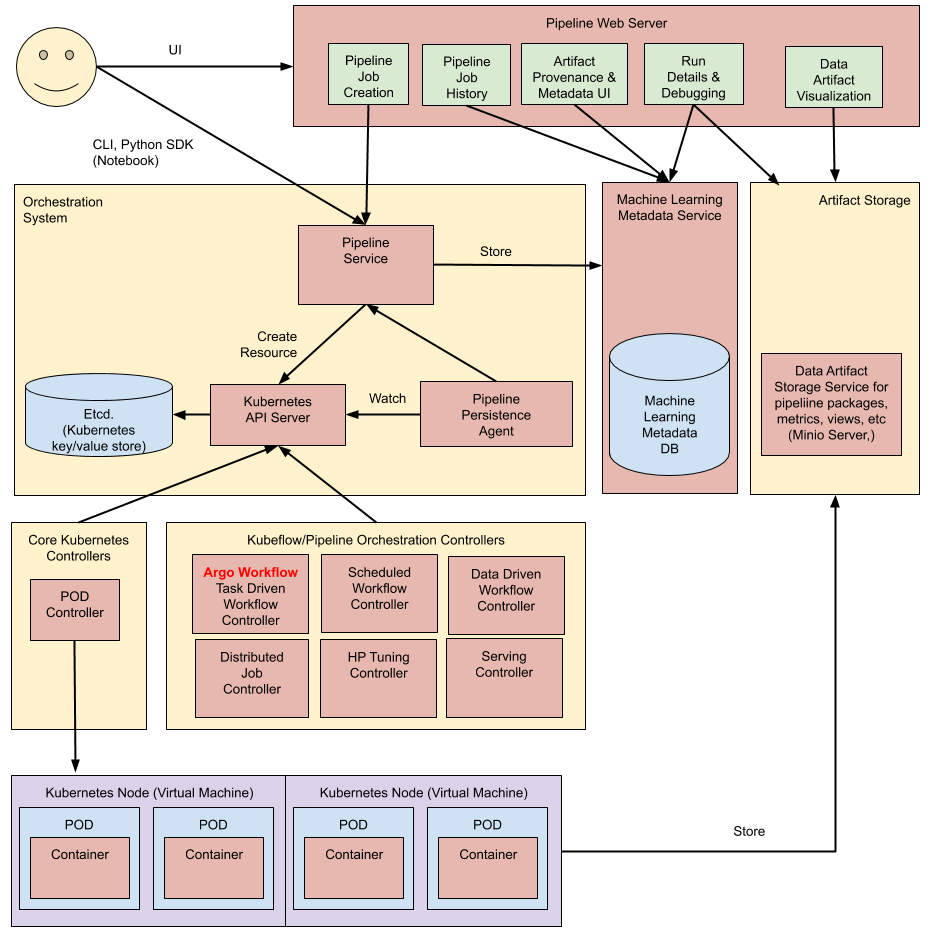

Pipelines 基于 Argo 实现了面向机器学习场景的工作流，提供机器学习流程的创建、编排调度和管理，还提供了一个Web UI。
1714036889421

流水线执行过程：

Python SDK：使用 Kubeflow Pipelines 领域特定语言 (DSL) 创建组件或指定管道。
DSL 编译器：DSL 编译器将pipeline的 Python 代码转换为静态配置 (YAML)。
Pipeline Service：调用服务，从静态配置运行流水线。
Kubernetes APIServer：流水线服务调用APIServer，创建运行所需的CRD
Orchestration Controllers：一组控制器，如Argo用于编排工作流
Artifact storage：pod存储两种数据，元数据和中间产物
1. Metadata：实验、作业等聚合指标，存储在MySQL中
2. Artifacts：存储大规模时序指标，如Minio或云存储
常驻代理和ML元数据服务：
1. agent 监听流水线服务创建的k8s资源，并将资源的状态持久化存储至ML META 服务
2. agent负责记录有哪些容器参与执行，并记录其输入和输出（容器参数和URI）
Pipeline Web Server ：收集数据并显示相关视图

2.3. Training Operator

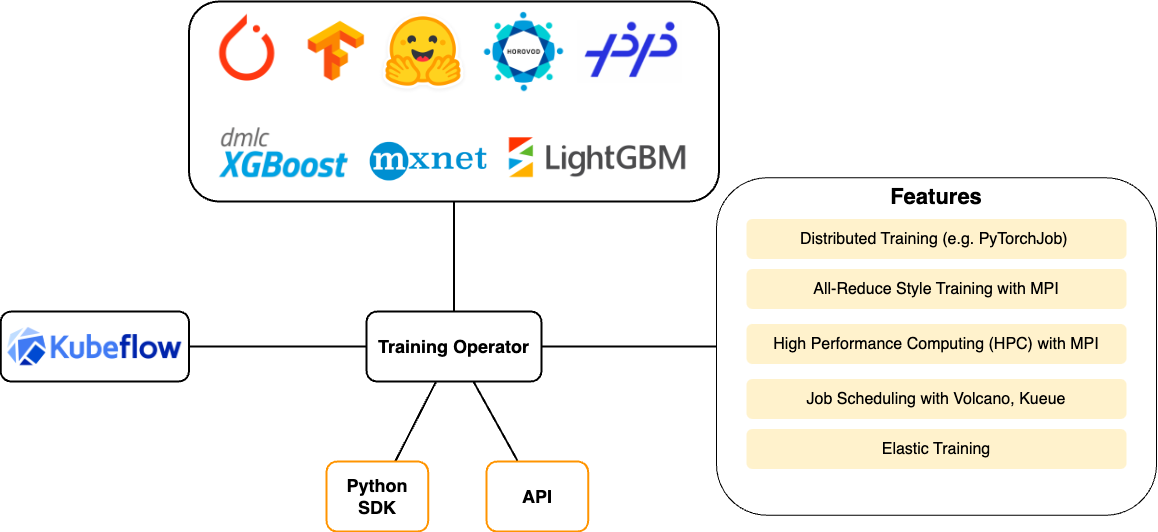

Kubeflow Training Operator 是一个 Kubernetes 原生项目，针对不同的机器学习框架提供资源调度和****分布式训练的能力。比如，用户可以使用 Training Operator 和 MPIJob 运行高性能计算 (HPC) 任务，因为它支持在大量用于 HPC 的 Kubernetes 上运行消息传递接口 (MPI)。 1714036983488

Central Dashboard：Kubeflow的 dashboard看板页面
Metadata：用于跟踪各数据集、作业与模型
Jupyter Notebooks ：一个交互式业务IDE编码环境
Frameworks for Training：支持的ML框架
- Chainer
- MPI
- MXNet
- PyTorch
- TensorFlow
Hyperparameter Tuning:Katib，超参数服务器
Pipelines ：一个ML的工作流组件，用于定义复杂的ML工作流
Tools for Serving：提供在 Kubernetes上对机器学习模型的部署
- KFServing
- Seldon Core Serving
- TensorFlow Serving(TFJob):提供对 <a href="https://aigc.luomor.com/tag/tensorflow/" target="_blank" title="Tensorflow">Tensorflow</a>模型的在线部署，支持版本控制及无需停止线上服务、切换模型等
- NVIDIA Triton Inference Server(Triton以前叫TensorRT)
- TensorFlow Batch Prediction
Multi-Tenancy in Kubeflow：Kubeflow中的多租户
Fairing ：一个将 code打包构建 image的组件 Kubeflow中大多数组件的实现都是通过定义 CRD来工作。目前 Kubeflow主要的组件有：
Operator是针对不同的机器学习框架提供资源调度和分布式训练的能力（TF-Operator，PyTorch-Operator，Caffe2-Operator，MPI-Operator，MXNet-Operator）;
Pipelines是一个基于 Argo实现了面向机器学习场景的流水线项目，提供机器学习流程的创建、编排调度和管理，还提供了一个 <a href="https://aigc.luomor.com/tag/web/" target="_blank" title="Web">Web</a><span> </span>UI。
Katib是基于各个 Operator实现的超参数搜索和简单的模型结构搜索的系统，支持并行搜索和分布式训练等。超参优化在实际的工作中还没有被大规模的应用，所以这部分的技术还需要一些时间来成熟；
Serving支持部署各个框架训练好的模型的服务化部署和离线预测。Kubeflow提供基于 TFServing，KFServing，Seldon等好几种方案。由于机器学习框架很多，算法模型也各种各样。工业界一直缺少一种能真正统一的部署框架和方案。这方面 Kubeflow也仅仅是把常见的都集成了进来，但是并没有做更多的抽象和统一。

针对不同的ML框架，Training Operator创建了不同的自定义资源：

ML Framework	Custom Resource
PyTorch	PyTorchJob
Tensorflow	TFJob
XGBoost	XGBoostJob
MPI	MPIJob
PaddlePaddle	PaddleJob

示例：

apiVersion: "kubeflow.org/v1"
kind: "TFJob"
metadata:
  name: "tf-smoke-gpu"
spec:
  tfReplicaSpecs:
    PS: # 参数服务器
      replicas: 1
      template:
        metadata:
          creationTimestamp: null
        spec:
          containers:
            - args:
                - python
                - tf_cnn_benchmarks.py
                - --batch_size=32
                - --model=resnet50
                - --variable_update=parameter_server
                - --flush_stdout=true
                - --num_gpus=1
                - --local_parameter_device=cpu
                - --device=cpu
                - --data_format=NHWC
              image: gcr.io/kubeflow/tf-benchmarks-cpu:v20171202-bdab599-dirty-284af3
              name: tensorflow # pod中必须有一个命名为tensorflow的容器
              ports:
                - containerPort: 2222
                  name: tfjob-port
              resources:
                limits:
                  cpu: "1"
              workingDir: /opt/tf-benchmarks/scripts/tf_cnn_benchmarks
          restartPolicy: OnFailure
    Worker: # 工作节点
      replicas: 1
      template:
        metadata:
          creationTimestamp: null
        spec:
          containers:
            - args:
                - python
                - tf_cnn_benchmarks.py
                - --batch_size=32
                - --model=resnet50
                - --variable_update=parameter_server
                - --flush_stdout=true
                - --num_gpus=1 # gpu个数
                - --local_parameter_device=cpu
                - --device=gpu # gpu
                - --data_format=NHWC
              image: gcr.io/kubeflow/tf-benchmarks-gpu:v20171202-bdab599-dirty-284af3
              name: tensorflow
              ports:
                - containerPort: 2222
                  name: tfjob-port
              resources:
                limits:
                  nvidia.com/gpu: 1 # 使用gpu
              workingDir: /opt/tf-benchmarks/scripts/tf_cnn_benchmarks
          restartPolicy: OnFailure

在分布式TensorFlow有多个角色协同工作以训练和评估模型，以下是每个进程的基本职责：

Chief （主节点）:

Chief节点负责协调训练过程，包括初始化任务、保存检查点、编写TensorBoard日志等。
在训练开始时，Chief节点负责初始化参数。
它通常也是负责恢复训练状态（如果需要的话）和执行最终的同步工作。

PS （Parameter Server，参数服务器）:

参数服务器主要负责管理模型的参数，即存储和更新训练过程中的权重和偏差。
在训练过程中，Worker节点会计算梯度，并将这些梯度发送到参数服务器上进行应用（即更新模型参数）。

Worker :

Worker节点主要负责执行模型的前向和反向传播计算，即计算损失函数和梯度。
Worker节点在接收到最新的模型参数后也负责对它们进行本地更新。

Evaluator :

Evaluator节点负责评估训练好的模型的性能。这是通过对验证集数据的评估来完成的。
Evaluator节点通常在训练过程中独立运行，不参与模型的训练更新过程

2.4. Katib

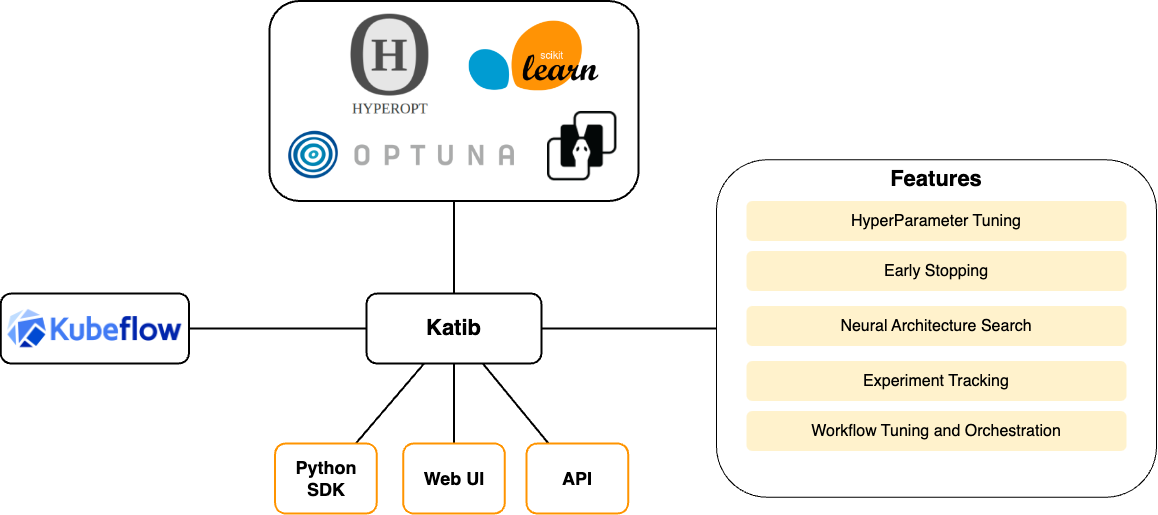

Katib 是一个用于自动化机器学习 ( AutoML ) 的 Kubernetes 原生项目， Katib 支持超参数调整、Early Stopping 和神经架构搜索 (NAS)。

Katib 与机器学习 (ML) 框架无关，它可以调整任何语言编写的应用程序的超参数，并原生支持多种机器学习框架，例如 TensorFlow、MXNet、PyTorch、XGBoost 等。
Katib 支持多种 AutoML 算法，例如贝叶斯优化、Parzen 估计树、随机搜索、协方差矩阵适应进化策略、Hyperband、高效神经架构搜索、可微架构搜索等等。

1714037030721
