02 核心组件

参考文献
https://www.jianshu.com/p/b9f3f6a16911
https://blog.csdn.net/weixin_53142722/article/details/124942857
https://blog.csdn.net/qq_39339965/article/details/122344873
https://www.cnblogs.com/lbhym/p/12753314.html
https://zhuanlan.zhihu.com/p/514448867

为什么这样排版
因为这是bootstrap创建的步骤
EventLoop/EventLoopGroup
Channel
ChannelFuture sync/addlistener
Handler
Pipeline/PipelineGroup

0 HelloWorld

引入依赖

<dependency>
    <groupId>io.netty</groupId>
    <artifactId>netty-all</artifactId>
    <version>4.1.20.Final</version>
</dependency>

服务器

public static void main(String[] args) {
//1.启动器，负责组转netty组件，启动服务器
new ServerBootstrap()
        // 2.加入nio组的监听器（在里面包含selector选择器）
        .group(new NioEventLoopGroup())
        // 3.选择服务器的ServerSocketChannel实现
        .channel(NioServerSocketChannel.class)
        //4.boss负责处理连接   worker(child)负责处理读写，决定了worker(child)能执行哪些操作(handler)
        .childHandler(
          //5.channel代表和客户端进行数据读写通道initializer初始化，负责添加其他的handler
              new ChannelInitializer<NioSocketChannel>() {
            //该方法是连接建立后才执行
            protected void initChannel(NioSocketChannel ch) {
                //6.添加具体的handler
                ch.pipeline().addLast(new StringDecoder()); //将ByteBuf转换为字符串
                ch.pipeline().addLast(new SimpleChannelInboundHandler<String>() {  //自定义handler
                    @Override  //读事件
                    protected void channelRead0(ChannelHandlerContext ctx, String msg) {
                        //打印上一步转换好的字符串
                        System.out.println(msg);
                    }
                });
            }
        })
        //7.绑定监听器端口
        .bind(8080);
}

group()创建 NioEventLoopGroup，可以简单理解为线程池 + Selector
channel()选择服务 Scoket 实现类，其中 NioServerSocketChannel 表示基于 NIO 的服务器端实现，其它实现还有:
childHandler()接下来添加的处理器都是给 SocketChannel 用的，而不是给 ServerSocketChannel。ChannelInitializer 处理器（仅执行一次），它的作用是待客户端 SocketChannel 建立连接后，执行 initChannel 以便添加更多的处理器
bind()ServerSocketChannel 绑定的监听端口。返回ChannelFuture对象。
SocketChannel 的处理器，解码 ByteBuf => String
SocketChannel 的业务处理器，使用上一个处理器的处理结果

客户端


        //1.启动类
new Bootstrap()
  //2.添加eventLoop
  .group(new NioEventLoopGroup())
  //3.选择客户端channel实现
  .channel(NioSocketChannel.class)
  //4.添加处理器
  .handler(new ChannelInitializer<Channel>() {
      @Override  //建立连接后被调用
      protected void initChannel(Channel ch) {
          ch.pipeline().addLast(new StringEncoder());
      }
  })
  //连接服务器
  .connect("127.0.0.1", 8080)
  .sync()
  .channel()
  //向服务器发生数据
  .writeAndFlush(new Date() + ": hello world!");

group()创建 NioEventLoopGroup，同 Server
channel选择客户 Socket 实现类，NioSocketChannel 表示基于 NIO 的客户端实现，其它实现还有
handler()添加 SocketChannel 的处理器，ChannelInitializer 处理器（仅执行一次），它的作用是待客户端 SocketChannel 建立连接后，执行 initChannel 以便添加更多的处理器
connect()指定要连接的服务器和端口，返回channelFuture对象，可以进行后续的通信操作
sync()Netty 中很多方法都是异步的，如 connect，这时需要使用 sync 方法等待 connect 建立连接完毕
channel获取 channel 对象，它即为通道抽象，可以进行数据读写操作
writeAndFlush写入消息并清空缓冲区
消息会经过通道 handler 处理，这里是将 String => ByteBuf 发出，数据经过网络传输，到达服务器端，服务器端 5 和 6 处的 handler 先后被触发，走完一个流程

1 EventLoop&EventLoopGroup

基本概念

EventLoop 本质是一个单线程执行器（同时维护了一个 Selector），里面有 run 方法处理 Channel 上源源不断的 io 事件。
EventLoopGroup（是一个接口）是一组 EventLoop，Channel 一般会调用 EventLoopGroup 的 register 方法来绑定其中一个 EventLoop，后续这个 Channel 上的 io 事件都由此 EventLoop 来处理（保证了 io 事件处理时的线程安全）

组件关系

EventLoop用于处理连接的生命周期中所发生的事件。 Channel、EventLoop、Thread 以及 EventLoopGroup 之间的关系。

一个 EventLoopGroup 包含一个或者多个 EventLoop;
一个 EventLoop 在它的生命周期内只和一个 Thread 绑定;所有由 EventLoop 处理的 I/O 事件都将在它专有的 Thread 上被处理;
一个 Channel 在它的生命周期内只注册于一个 EventLoop;一个 EventLoop 可能会被分配给一个或多个 Channel。

主要方法

EventLoop判断。inEventLoop(Thread thread) 方法判断一个线程是否属于此 EventLoop
EventLoop属组。parent 方法来看看自己属于哪个 EventLoopGroup
EventLoopGroup 遍历

DefaultEventLoopGroup group = new DefaultEventLoopGroup(2);
for (EventExecutor eventLoop : group) {
    System.out.println(eventLoop);
}

EventLoopGroup 关闭。shutdownGracefully 方法首先切换 EventLoopGroup 到关闭状态从而拒绝新的任务的加入，然后在任务队列的任务都处理完成后，停止线程的运行。从而确保整体应用是在正常有序的状态下退出
NioEventLoop 处理普通任务。除了可以处理 io 事件，同样可以向它提交普通任务；

NioEventLoopGroup nioWorkers = new NioEventLoopGroup(2);

log.debug("server start...");
Thread.sleep(2000);
nioWorkers.execute(()->{
    log.debug("normal task...");
});

NioEventLoop 处理定时任务

NioEventLoopGroup nioWorkers = new NioEventLoopGroup(2);

log.debug("server start...");
Thread.sleep(2000);
nioWorkers.scheduleAtFixedRate(() -> {
    log.debug("running...");
}, 0, 1, TimeUnit.SECONDS);  //第一个参数是任务，第二个参数是初始等待时间，第三个参数是时间间隔，第四个参数是时间单位

2 Channel&ChannelFuture

对应java NIO中的Channel

是什么

它代表一个到实体(如一个硬件设备、一个文件、一个网络套接字或者一个能够执行一个或者多个不同的I/O操作的程序组件)的开放连接，如读操作和写操作

它可以被打开或者被关闭，连接或者断开连接。

主要方法

close() 可以用来关闭 channel
closeFuture() 用来处理 channel 的关闭
- sync() 方法作用是同步等待 channel 关闭
- addListener() 方法是异步等待 channel 关闭
pipeline() 方法添加处理器
write() 方法将数据写入channel，但是并不会直接发出，而是先存在缓冲区中，要刷新缓冲区才会发出去；
writeAndFlush() 方法将数据立刻写入并刷出

获取连接建立的ChannelFuture

服务器端

1	new ServerBootstrap().bind()

客户端

new Bootstrap().connect()

ChannelFuture channelFuture = new Bootstrap()
    .group(new NioEventLoopGroup())
    .channel(NioSocketChannel.class)
    .handler(new ChannelInitializer<Channel>() {
        @Override
        protected void initChannel(Channel ch) {
            ch.pipeline().addLast(new StringEncoder());
        }
    })
    .connect("127.0.0.1", 8080);

利用 channel() 方法来获取 Channel 对象。

ChannelFuture同步操作

sync 方法是同步等待连接建立完成（阻塞当前线程直到nio线程建立连接完毕）。connect 方法是异步的，意味着不等连接建立，方法执行就返回了，拿到的可能是未初始化的channel。因此 channelFuture 对象中不能【立刻】获得到正确的 Channel 对象

ChannelFuture channelFuture = new Bootstrap()
    .group(new NioEventLoopGroup())
    .channel(NioSocketChannel.class)
    .handler(new ChannelInitializer<Channel>() {
        @Override
        protected void initChannel(Channel ch) {
            ch.pipeline().addLast(new StringEncoder());
        }
    })
    .connect("127.0.0.1", 8080);

System.out.println(channelFuture.channel()); // 1
channelFuture.sync(); // 2
System.out.println(channelFuture.channel()); // 3

ChannelFuture异步通知

因为一个操作可能不会立即返回，所以我们需要一种用于在之后的某个时间点确定其结果的方法。

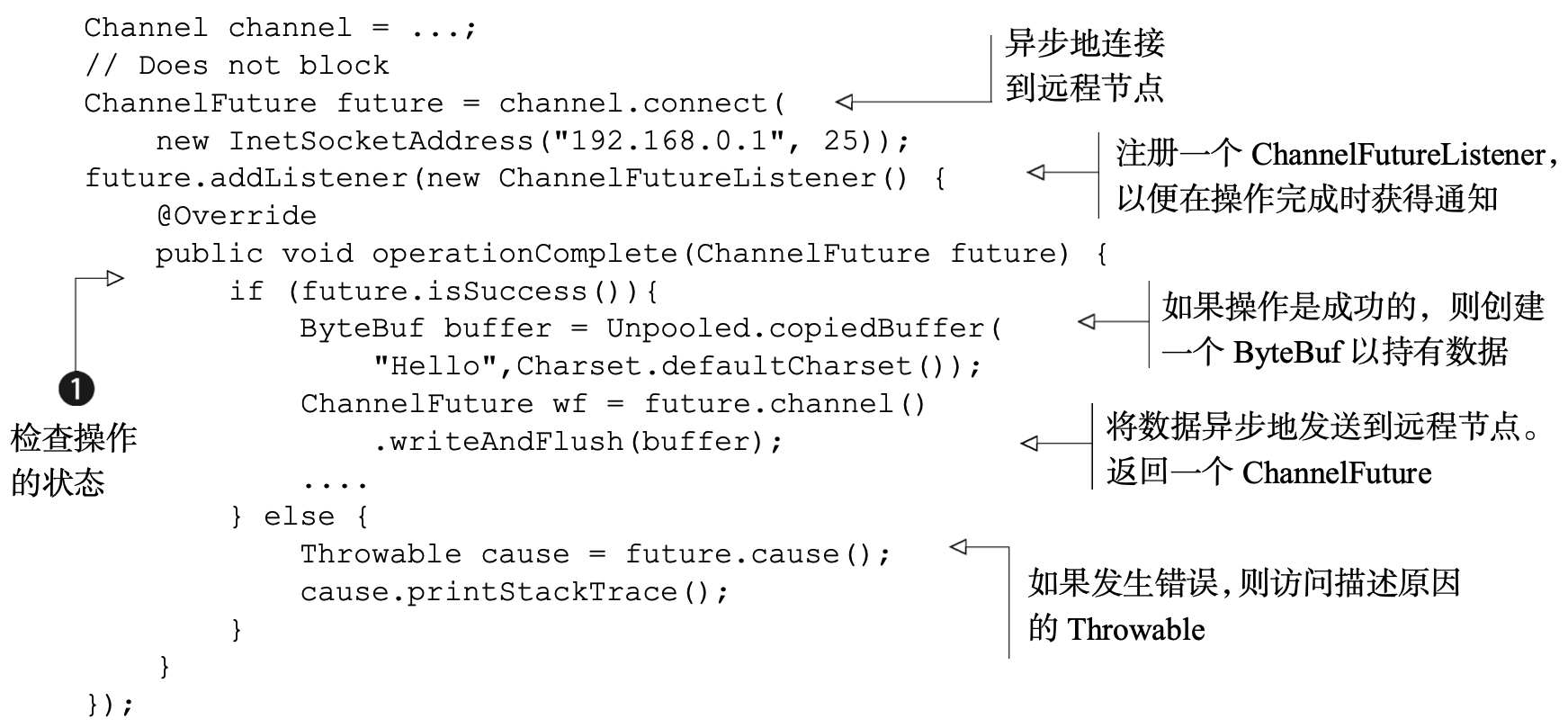

Netty 提供了 ChannelFuture接口，其addListener()方法注册了一个ChannelFutureListener，以便在某个操作完成时(无论是否成功)得到通知。

Future 提供了另一种在操作完成时通知应用程序的方式。这个对象可以看作是一个异步操作的结果的占位符;它将在未来的某个时刻完成，并提供对其结果的访问

ChannelFuture提供了几种额外的方法，这些方法使得我们能够注册一个或者多个 ChannelFutureListener实例。监听器的回调方法operationComplete()，将会在对应的操作完成时被调用。

// 获取 CloseFuture 对象， 1) 同步处理关闭， 2) 异步处理关闭
//主要是做在关闭之后的善后操作
ChannelFuture closeFuture = channel.closeFuture();
/*log.debug("waiting close...");
closeFuture.sync();  //同步的处理方式，就是关闭之后才会继续往下执行善后操作
log.debug("处理关闭之后的操作");*/
closeFuture.addListener(new ChannelFutureListener() {
    @Override
    public void operationComplete(ChannelFuture future) throws Exception {
      log.debug("处理关闭之后的操作"); //这里的关闭以及善后的工作都是同一个LoopGroup来完成
      group.shutdownGracefully(); //关闭连接，该线程的eventLoopGroup里面的资源都会被释放
    }
});

3 ChannelPipeline & ChannelHandler

基本概念

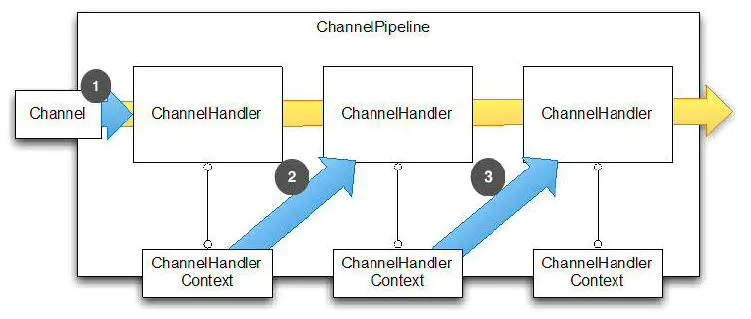

处理器ChannelHandler：ChannelPipeline 提供了 ChannelHandler 链的容器。以服务端程序为例，客户端发送过来的数据要接收，读取处理，我们称数据是入站的，需要经过一系列Handler处理后；如果服务器想向客户端写回数据，也需要经过一系列Handler处理，我们称数据是出站的。ChannelPipeline 和 ChannelHandler 之间是相互绑定的，也就是一对一关系。

每个 Channel 是一个产品的加工车间，Pipeline 是车间中的流水线，ChannelHandler 就是流水线上的各道工序，而后面要讲的 ByteBuf 是原材料，经过很多工序的加工：先经过一道道入站工序，再经过一道道出站工序最终变成产品

当一个回调被触发时，相关的事件可以被一个 interface ChannelHandler 的实现处理。

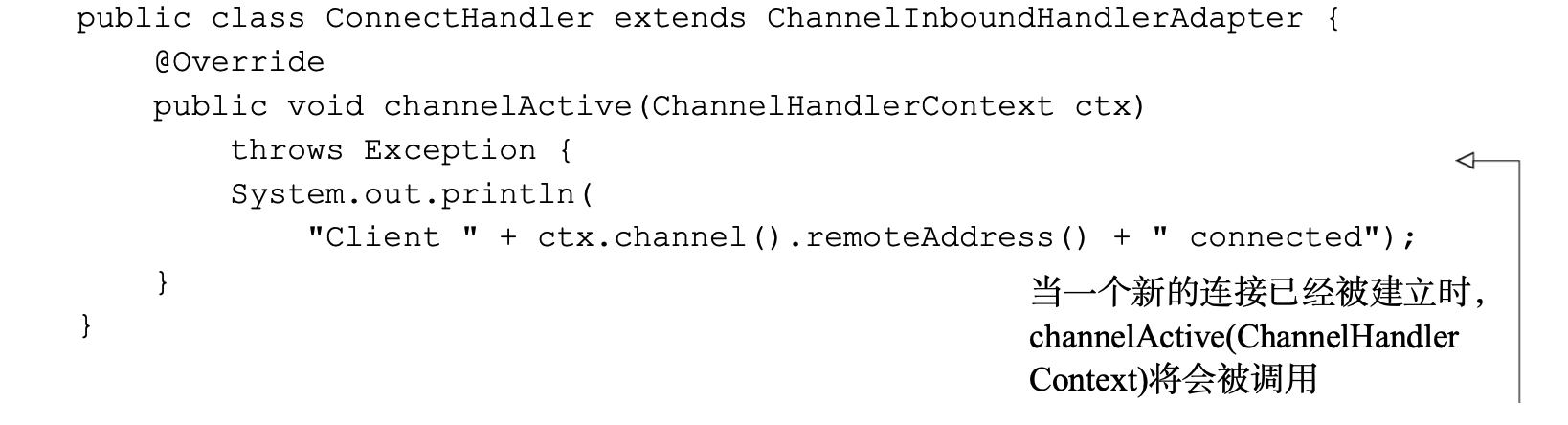

通过回调机制处理事件。当一个新的连接已经被建立时， ChannelHandler的 channelActive()回调方法将会被调用，并将打印出

ChannelHandler分类

ChannelHandler 用来处理 Channel 上的各种事件，分为入站、出站两种。所有 ChannelHandler 被连成一串，就是 Pipeline

入站处理器通常是 ChannelInboundHandlerAdapter 的子类，主要用来读取客户端数据，写回结果
出站处理器通常是 ChannelOutboundHandlerAdapter 的子类，主要对写回结果进行加工

inbound/outbound：对于数据的出站和入站，有着不同的ChannelHandler类型与之对应：

ChannelInboundHandler 入站事件处理器、
ChannelOutBoundHandler 出站事件处理器、
ChannelHandlerAdapter提供了一些方法的默认实现，可减少用户对于ChannelHandler的编写、

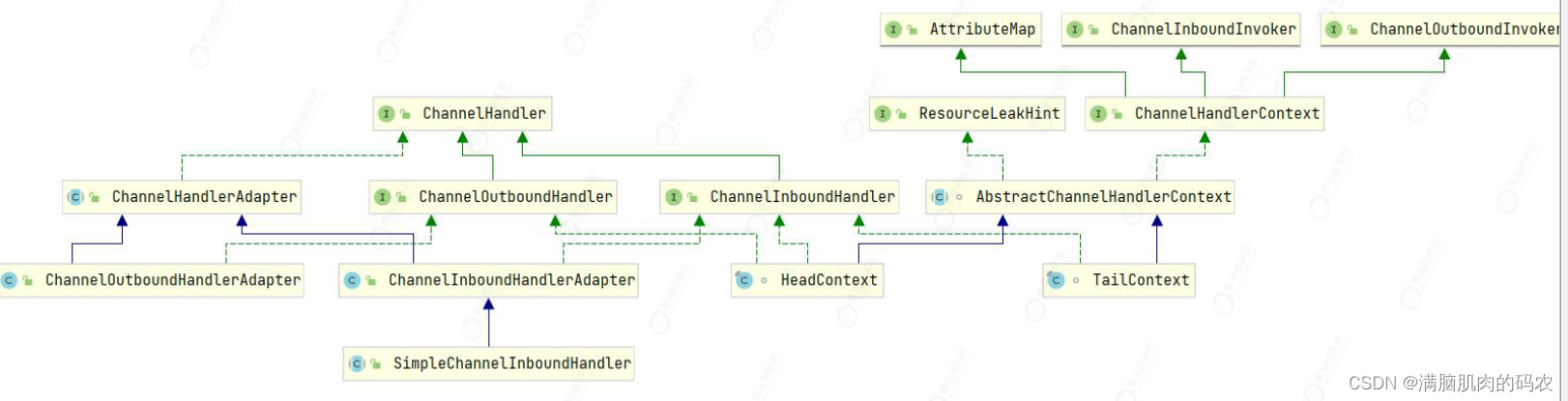

ChannelDuplexHandler：混合型，既能处理入站事件又能处理出站事件。从下面的关系图可以看出，如果我们需要自己的Handler的时候，
读取事件可以继承ChannelInboundHandlerAbapter，
写出事件可以继承ChannelOutBoundHandlerAbapter。

组件关系

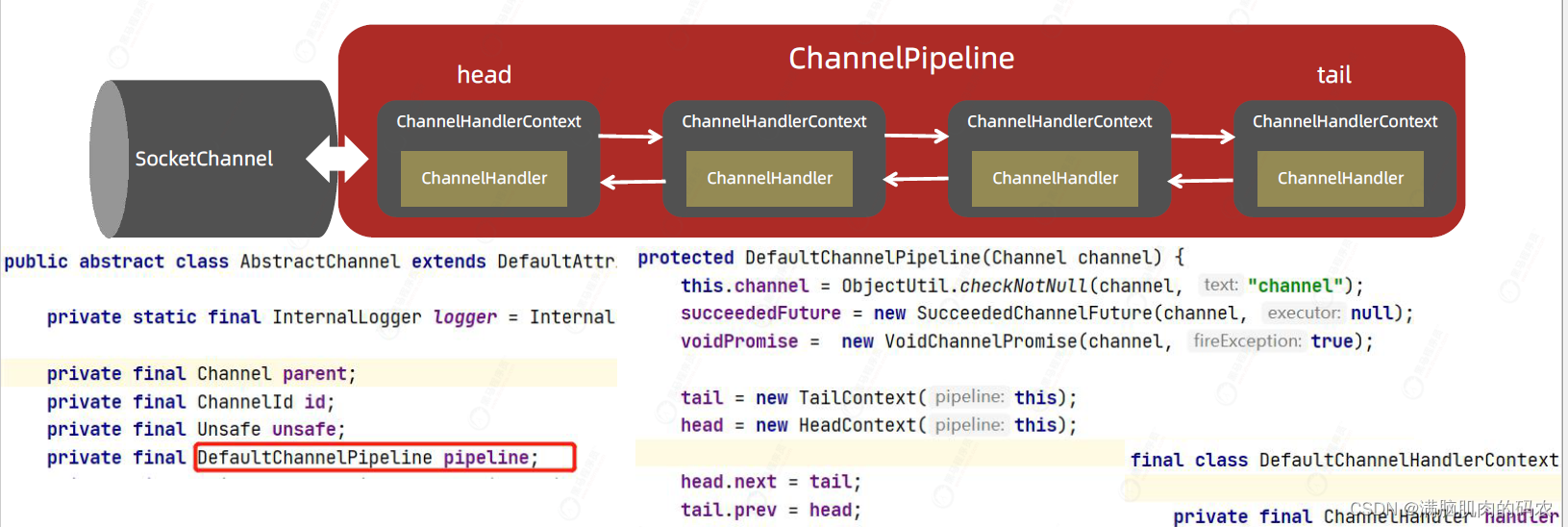

数据传输流，与channel相关的概念有以下四个，上一张图让你了解netty里面的Channel。

Channel，表示一个连接，可以理解为每一个请求，就是一个Channel
ChannelFuture 一种基于回调的事件处理接口。
ChannelHandler，核心处理业务就在这里，用于处理业务请求
ChannelHandlerContext，用于传输业务数据。ChannelPipeline，用于保存处理过程需要用到的ChannelHandler和ChannelHandlerContext。

体系结构

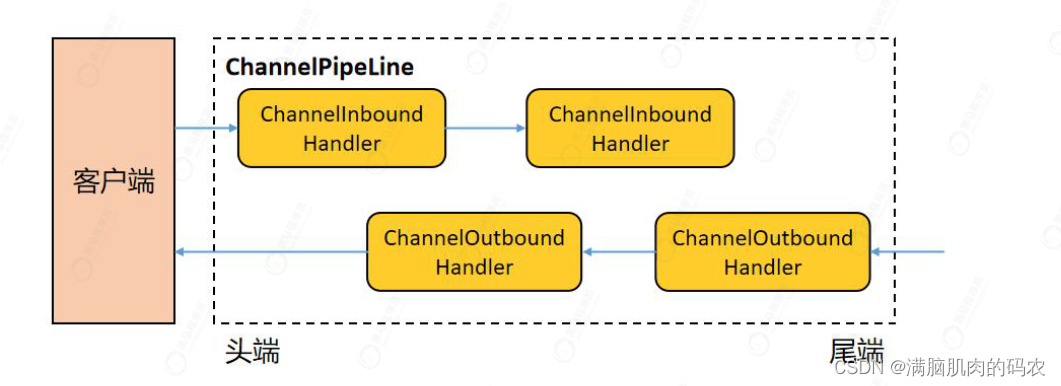

inbound/outbound：inbound入站事件处理顺序（方向）是由链表的头到链表尾，outbound事件的处理顺序是由链表尾到链表头。inbound入站事件由netty内部触发，最终由netty外部的代码消费。outbound事件由netty外部的代码触发，最终由netty内部消费。

服务器端

new ServerBootstrap()
    .group(new NioEventLoopGroup())
    .channel(NioServerSocketChannel.class)
    .childHandler(new ChannelInitializer<NioSocketChannel>() {
        protected void initChannel(NioSocketChannel ch) {
            ch.pipeline().addLast(new ChannelInboundHandlerAdapter(){
                @Override
                public void channelRead(ChannelHandlerContext ctx, Object msg) {
                    System.out.println(1);
                    ctx.fireChannelRead(msg); //1 让消息传递给下一个handler，不然下一个handler可能就会执行出错！！！这是自定义handler尤其需要注意点！
                }
            });
            // 添加处理器 我们添加的处理器虽然这里是叫last，但是真正收尾的handler是 tail
            //head  -> 我们自定义的处理器 -> tail
            ch.pipeline().addLast(new ChannelInboundHandlerAdapter(){
                @Override
                public void channelRead(ChannelHandlerContext ctx, Object msg) {
                    System.out.println(2);
                    ctx.fireChannelRead(msg); // 2
                }
            });
            ch.pipeline().addLast(new ChannelInboundHandlerAdapter(){
                @Override
                public void channelRead(ChannelHandlerContext ctx, Object msg) {
                    System.out.println(3);
                    ctx.channel().write(msg); // 3
                }
            });
            //出站的handler要先外写数据才会触发不就是摆设
            ch.pipeline().addLast(new ChannelOutboundHandlerAdapter(){
                @Override
                public void write(ChannelHandlerContext ctx, Object msg,
                                  ChannelPromise promise) {
                    System.out.println(4);
                    ctx.write(msg, promise); // 4
                }
            });
            ch.pipeline().addLast(new ChannelOutboundHandlerAdapter(){
                @Override
                public void write(ChannelHandlerContext ctx, Object msg,
                                  ChannelPromise promise) {
                    System.out.println(5);
                    ctx.write(msg, promise); // 5
                }
            });
            ch.pipeline().addLast(new ChannelOutboundHandlerAdapter(){
                @Override
                public void write(ChannelHandlerContext ctx, Object msg,
                                  ChannelPromise promise) {
                    System.out.println(6);
                    ctx.write(msg, promise); // 6
                }
            });
        }
    })
    .bind(8080);

客户端

new Bootstrap()
    .group(new NioEventLoopGroup())
    .channel(NioSocketChannel.class)
    .handler(new ChannelInitializer<Channel>() {
        @Override
        protected void initChannel(Channel ch) {
            ch.pipeline().addLast(new StringEncoder());
        }
    })
    .connect("127.0.0.1", 8080)
    .addListener((ChannelFutureListener) future -> {
        //必须要flush刷新一下缓存
        future.channel().writeAndFlush("hello,world");
    });

执行结果

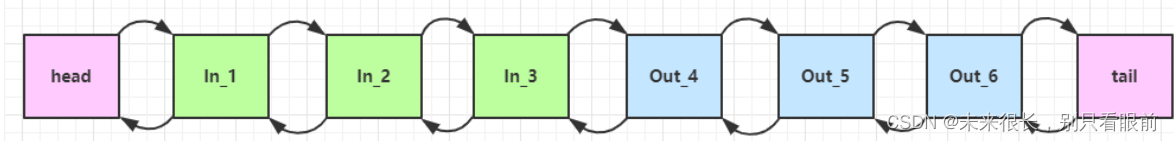

ChannelInboundHandlerAdapter 是按照 addLast 的顺序执行的，而 ChannelOutboundHandlerAdapter 是按照 addLast 的逆序执行的。ChannelPipeline 的实现是一个 ChannelHandlerContext（包装了 ChannelHandler）组成的双向链表

入站处理器中，ctx.fireChannelRead(msg) 是调用下一个入站处理器
- 如果注释掉 1 处代码，则仅会打印 1
- 如果注释掉 2 处代码，则仅会打印 1 2
出站处理器中，ctx.channel().write(msg) 和ctx.write(msg, promise) 会从尾部开始触发后续出站处理器的执行
- 如果注释掉 3 处代码，则仅会打印 1 2 3
- 如果注释掉 6 处代码，则仅会打印 1 2 3 6 （注释掉6表示不会去寻找上一个出站处理器）
ctx.channel().write(msg) vs ctx.write(msg)
- 都是触发出站处理器的执行
- ctx.channel().write(msg) 从尾部开始查找出站处理器
- ctx.write(msg) 是从当前节点找上一个出站处理器
- 3 处的 ctx.channel().write(msg) 如果改为 ctx.write(msg) 仅会打印 1 2 3，因为节点3 之前没有其它出站处理器了
- 6 处的 ctx.write(msg, promise) 如果改为 ctx.channel().write(msg) 会打印 1 2 3 6 6 6… 因为 ctx.channel().write() 是从尾部开始查找，结果又是节点6 自己

4 ByteBuf

简介

对应java NIO中的Buffer

ByteBuf是一个存储字节的容器，最大特点就是使用方便，它既有自己的读索引和写索引，方便你对整段字节缓存进行读写，也支持get/set，方便你对其中每一个字节进行读写。

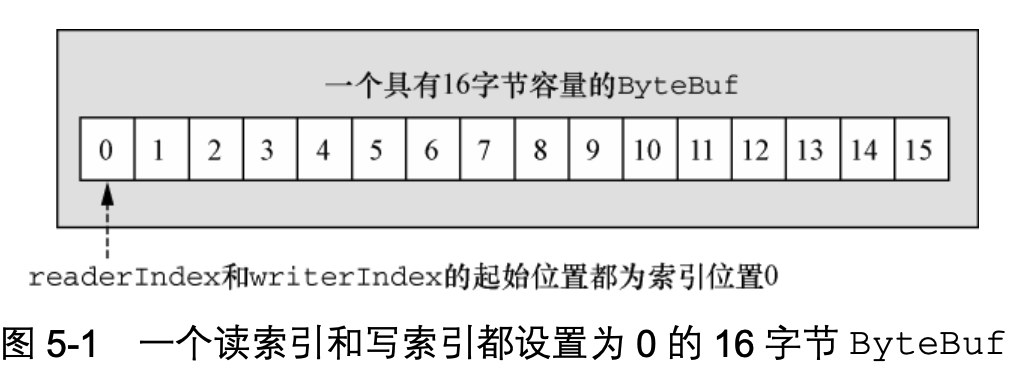

ByteBuf 维护了两个不同的索引:一个用于读取，一个用于写入。当你从 ByteBuf 读取时，它的 readerIndex 将会被递增已经被读取的字节数。同样地，当你写入 ByteBuf 时，它的 writerIndex 也会被递增。

三种模式

Heap Buffer 堆缓冲区。堆缓冲区是ByteBuf最常用的模式，他将数据存储在堆空间。
Direct Buffer 直接缓冲区。直接缓冲区是ByteBuf的另外一种常用模式，他的内存分配都不发生在堆，jdk1.4引入的nio的ByteBuffer类允许jvm通过本地方法调用分配内存，这样做有两个好处
- 通过免去中间交换的内存拷贝, 提升IO处理速度; 直接缓冲区的内容可以驻留在垃圾回收扫描的堆区以外。
- DirectBuffer 在 -XX:MaxDirectMemorySize=xxM大小限制下, 使用 Heap 之外的内存, GC对此”无能为力”,也就意味着规避了在高负载下频繁的GC过程对应用线程的中断影响.
- 直接内存创建和销毁的代价昂贵，但读写性能高（少一次内存复制），适合配合池化功能一起用。直接内存对 GC 压力小，因为这部分内存不受 JVM 垃圾回收的管理，但也要注意及时主动释放。默认使用直接内存
Composite Buffer 复合缓冲区。复合缓冲区相当于多个不同ByteBuf的视图，这是netty提供的，jdk不提供这样的功能。

组成

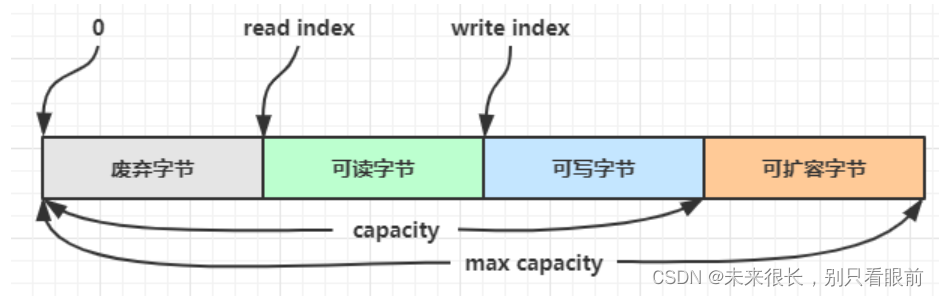

最开始读写指针都在 0 位置；不用像NIO一样需要开发人员切换读写模式，而且这个ByteBuf还是动态扩容；扩容不能超过 max capacity 会报错。选择下一个 2^n容量。

Codec

Netty中的编码/解码器，通过他你能完成字节与pojo、pojo与pojo的相互转换，从而达到自定义协议的目的。
在Netty里面最有名的就是HttpRequestDecoder和HttpResponseEncoder了。

主要方法

创建

1
2
3

ByteBuf buffer = ByteBufAllocator.DEFAULT.buffer(10);  //默认容量是256，可以动态扩容
ByteBuf buffer = ByteBufAllocator.DEFAULT.heapBuffer(10);
ByteBuf buffer = ByteBufAllocator.DEFAULT.directBuffer(10);

读写。名称以 read 或者 write 开头的 ByteBuf 方法，将会推进其对应的索引，而名称以 set 或者 get 开头的操作则不会。后面的这些方法将在作为一个参数传入的一个相对索引上执行操作。
重复读写，使用mark,或者get

1
2
3

buffer.markReaderIndex();
System.out.println(buffer.readInt());
buffer.resetReaderIndex();

retain & release

slice零拷贝的体现

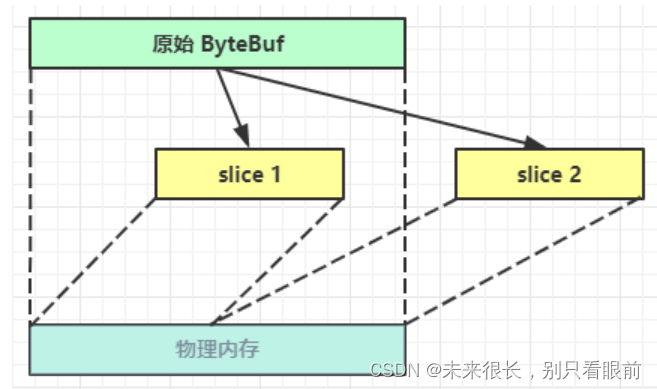

【零拷贝】的体现之一，对原始 ByteBuf 进行切片成多个 ByteBuf，切片后的 ByteBuf 并没有发生内存复制，还是使用原始 ByteBuf 的内存，切片后的 ByteBuf 维护独立的 read，write 指针；

基本操作

ByteBuf origin = ByteBufAllocator.DEFAULT.buffer(10);
origin.writeBytes(new byte[]{1, 2, 3, 4});
origin.readByte();
System.out.println(ByteBufUtil.prettyHexDump(origin));

slice操作。这时调用 slice 进行切片，无参 slice 是从原始 ByteBuf 的 read index 到 write index 之间的内容进行切片，切片后的 max capacity 被固定为这个区间的大小，因此不能追加 write（因为一旦追加就会导致切片前后的内容受到影响）；
read操作互补干扰
修改操作互相可见。

duplicate零拷贝的体现

【零拷贝】的体现之一，就好比截取了原始 ByteBuf 所有内容，并且没有 max capacity 的限制，也是与原始 ByteBuf 使用同一块底层内存，只是读写指针是独立的;

copy

会将底层内存数据进行深拷贝，因此无论读写，都与原始 ByteBuf 无关

5 实例

服务器

new ServerBootstrap()
    //更加细化的进行分工，一个是专门用来处理accept请求的，另外的是用来处理read和write的
    .group(new NioEventLoopGroup(1), new NioEventLoopGroup(2))
    .channel(NioServerSocketChannel.class)
    .childHandler(new ChannelInitializer<NioSocketChannel>() {
        @Override
        protected void initChannel(NioSocketChannel ch) {
            ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {
                //这里监听的方法是根据我们自己的需求来的
                @Override							//因为没有进行转换字符集，msg是ByteBuf类型
                public void channelRead(ChannelHandlerContext ctx, Object msg) {
                    ByteBuf byteBuf = msg instanceof ByteBuf ? ((ByteBuf) msg) : null;
                    if (byteBuf != null) {
                        byte[] buf = new byte[16];
                        ByteBuf len = byteBuf.readBytes(buf, 0, byteBuf.readableBytes());
                        log.debug(new String(buf));
                    }
                }
            });
        }
    }).bind(8080).sync();

客户端

public static void main(String[] args) throws InterruptedException {
    Channel channel = new Bootstrap()
            .group(new NioEventLoopGroup(1))
            .handler(new ChannelInitializer<NioSocketChannel>() {
                @Override
                protected void initChannel(NioSocketChannel ch) throws Exception {
                    System.out.println("init...");
                    ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                }
            })
            .channel(NioSocketChannel.class).connect("localhost", 8080)
            .sync()
            .channel();

    channel.writeAndFlush(ByteBufAllocator.DEFAULT.buffer().writeBytes("wangwu".getBytes()));
    Thread.sleep(2000);
    channel.writeAndFlush(ByteBufAllocator.DEFAULT.buffer().writeBytes("wangwu".getBytes()));
