演进过程

  1. 如果要让服务器服务多个客户端，那么最直接的方式就是为每一条连接创建线程。
  2. 创建一个「线程池」，将连接分配给线程，然后一个线程可以处理多个连接的业务。
  3. 这样又引来一个新的问题，单个线程怎样才能高效地处理多个连接的业务？当一个连接对应一个线程时，线程一般采用「read -> 业务处理 -> send」的处理流程，如果当前连接没有数据可读，那么线程会阻塞在 read 操作上（ socket 默认情况是阻塞 I/O），不过这种阻塞方式并不影响其他线程。
  4. 就是将 socket 改成非阻塞，然后线程不断地轮询调用 read 操作来判断是否有数据，这种方式虽然该能够解决阻塞的问题，但是解决的方式比较粗暴，因为轮询是要消耗 CPU 的，而且随着一个 线程处理的连接越多，轮询的效率就会越低。
  5. I/O 多路复用。I/O 多路复用技术会用一个系统调用函数来监听我们所有关心的连接，也就说可以在一个监控线程里面监控很多的连接。
  6. 我们熟悉的 select/poll/epoll 就是内核提供给用户态的多路复用系统调用，线程可以通过一个系统调用函数从内核中获取多个事件。
  7. 在获取事件时，先把我们要关心的连接传给内核，再由内核检测：
    1. 如果没有事件发生，线程只需阻塞在这个系统调用，而无需像前面的线程池方案那样轮训调用 read 操作来判断是否有数据。
    2. 如果有事件发生，内核会返回产生了事件的连接，线程就会从阻塞状态返回，然后在用户态中再处理这些连接对应的业务即可。
  8. 当下开源软件能做到网络高性能的原因就是 I/O 多路复用吗？
    1. 是的，基本是基于 I/O 多路复用，用过 I/O 多路复用接口写网络程序的同学，肯定知道是面向过程的方式写代码的，这样的开发的效率不高。
    2. 于是，大佬们基于面向对象的思想，对 I/O 多路复用作了一层封装，让使用者不用考虑底层网络 API 的细节，只需要关注应用代码的编写。
    3. 大佬们还为这种模式取了个让人第一时间难以理解的名字：Reactor 模式。
  9. 反应指的是「对事件反应」，也就是来了一个事件，Reactor 就有相对应的反应/响应。事实上，Reactor 模式也叫 Dispatcher 模式，我觉得这个名字更贴合该模式的含义，即 I/O 多路复用监听事件，收到事件后，根据事件类型分配（Dispatch）给某个进程 / 线程。

原理

select/poll/epoll 是如何获取网络事件的呢？在获取事件时，先把我们要关心的连接传给内核，再由内核检测

  1. 在获取事件时，先把我们要关心的连接传给内核，再由内核检测：如果没有事件发生，线程只需阻塞在这个系统调用，而无需像前面的线程池方案那样轮训调用 read 操作来判断是否有数据。
  2. 如果有事件发生，内核会返回产生了事件的连接，线程就会从阻塞状态返回，然后在用户态中再处理这些连接对应的业务即可。

1 Reactor设计模式

Reactor 模式也叫 Dispatcher 模式，即 I/O 多路复用监听事件，收到事件后，根据事件类型分配（Dispatch）给某个进程 / 线程。

Reactor 模式主要由 Reactor 和处理资源池这两个核心部分组成，它俩负责的事情如下：

  • Reactor 负责监听和分发事件，事件类型包含连接事件、读写事件；
  • 处理资源池负责处理事件，如 read -> 业务逻辑 -> send；

Reactor 模式是灵活多变的，可以应对不同的业务场景，灵活在于：

  • Reactor 的数量可以只有一个，也可以有多个；
  • 处理资源池可以是单个进程 / 线程，也可以是多个进程 /线程；

将上面的两个因素排列组设一下，理论上就可以有 4 种方案选择：

  • 单 Reactor 单进程 / 线程；
  • 单 Reactor 多进程 / 线程；
  • 多 Reactor 单进程 / 线程； 不仅复杂而且也没有性能优势，因此实际中并没有应用。
  • 多 Reactor 多进程 / 线程；

Redis、Nginx、Netty都用到了reactor模式：

  • Java 语言一般使用线程，比如 Netty;
  • C 语言使用进程和线程都可以，例如 Nginx 使用的是进程，Memcache 使用的是线程。

reactor模式结构


Reactor包含如下角色：

  • Handle 句柄；用来标识socket连接或是打开文件；
  • Synchronous Event Demultiplexer：同步事件多路分解器：由操作系统内核实现的一个函数；用于阻塞等待发生在句柄集合上的一个或多个事件；（如select/epoll；）
  • Event Handler：事件处理接口
  • Concrete Event HandlerA：实现应用程序所提供的特定事件处理逻辑；
  • Reactor：反应器，定义一个接口，实现以下功能：
    1. 供应用程序注册和删除关注的事件句柄；
    2. 运行事件循环；
    3. 有就绪事件到来时，分发事件到之前注册的回调函数上处理；

“反应”器名字中”反应“的由来：“反应”即“倒置”，“控制逆转”,具体事件处理程序不调用反应器，而是由反应器分配一个具体事件处理程序，具体事件处理程序对某个指定的事件发生做出反应；这种控制逆转又称为“好莱坞法则”（不要调用我，让我来调用你）

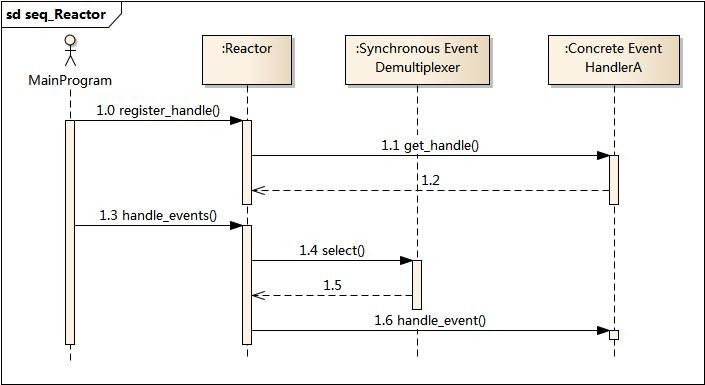

业务流程及时序图

  1. 应用启动，将关注的事件handle注册到Reactor中；
  2. 调用Reactor，进入无限事件循环，等待注册的事件到来；
  3. 事件到来，select返回，Reactor将事件分发到之前注册的回调函数中处理；

单Reactor单进程/线程

说明
单 Reactor 单进程 / 线程一般来说，C 语言实现的是「单 Reactor 单进程」的方案，因为 C 语编写完的程序，运行后就是一个独立的进程，不需要在进程中再创建线程。

而 Java 语言实现的是「单 Reactor 单线程」的方案，因为 Java 程序是跑在 Java 虚拟机这个进程上面的，虚拟机中有很多线程，我们写的 Java 程序只是其中的一个线程而已。

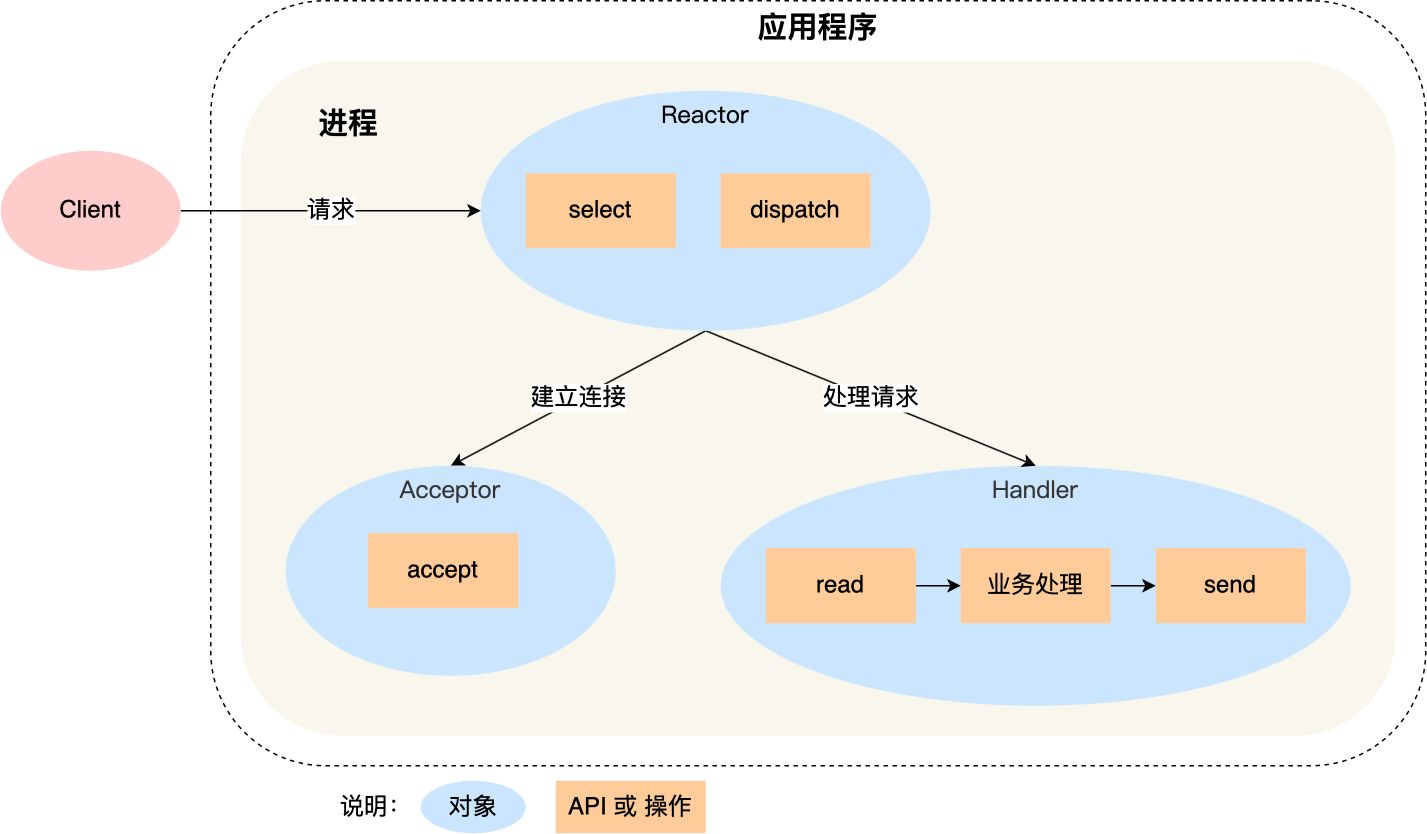

「单 Reactor 单进程」的方案示意图

进程里有 Reactor、Acceptor、Handler 这三个对象：

  • Reactor 对象的作用是监听和分发事件；
  • Acceptor 对象的作用是获取连接；
  • Handler 对象的作用是处理业务；

对象里的 select、accept、read、send 是系统调用函数，dispatch 和 「业务处理」是需要完成的操作，其中 dispatch 是分发事件操作。接下来

「单 Reactor 单进程」这个方案

  1. Reactor 对象通过 select （IO 多路复用接口） 监听事件，收到事件后通过 dispatch 进行分发，具体分发给 Acceptor 对象还是 Handler 对象，还要看收到的事件类型；
  2. 如果是连接建立的事件，则交由 Acceptor 对象进行处理，Acceptor 对象会通过 accept 方法 获取连接，并创建一个 Handler 对象来处理后续的响应事件；
  3. 如果不是连接建立事件， 则交由当前连接对应的 Handler 对象来进行响应；Handler 对象通过 read -> 业务处理 -> send 的流程来完成完整的业务流程。

优点

单 Reactor 单进程的方案因为全部工作都在同一个进程内完成，所以实现起来比较简单，不需要考虑进程间通信，也不用担心多进程竞争。

缺点

  1. 第一个缺点，因为只有一个进程，无法充分利用 多核 CPU 的性能；
  2. 第二个缺点，Handler 对象在业务处理时，整个进程是无法处理其他连接的事件的，如果业务处理耗时比较长，那么就造成响应的延迟；

具体应用

所以，单 Reactor 单进程的方案不适用计算机密集型的场景，只适用于业务处理非常快速的场景。Redis 是由 C 语言实现的，它采用的正是「单 Reactor 单进程」的方案，因为 Redis 业务处理主要是在内存中完成，操作的速度是很快的，性能瓶颈不在 CPU 上，所以 Redis 对于命令的处理是单进程的方案。

单 Reactor 多线程 / 多进程

说明
如果要克服「单 Reactor 单线程 / 进程」方案的缺点，那么就需要引入多线程 / 多进程，这样就产生了单 Reactor 多线程 / 多进程的方案。闻其名不如看其图，

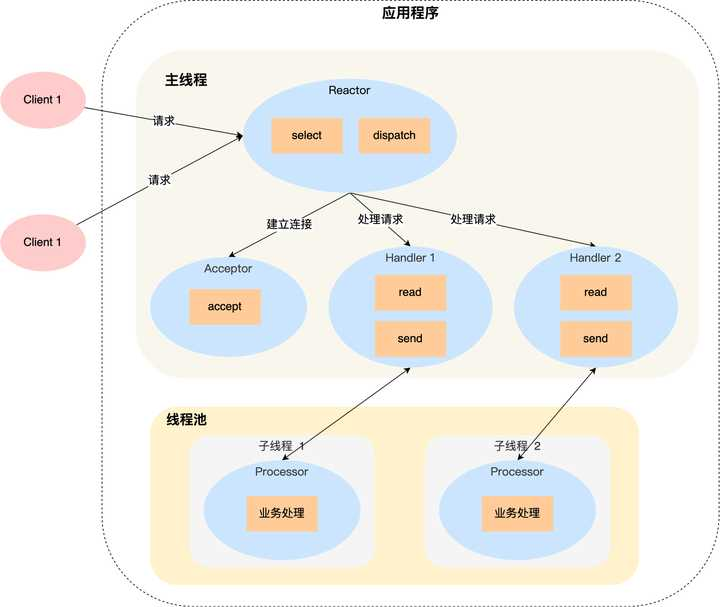

「单 Reactor 多线程」方案的示意图：

「单 Reactor 多线程」方案：

  1. Reactor 对象通过 select （IO 多路复用接口） 监听事件，收到事件后通过 dispatch 进行分发，具体分发给 Acceptor 对象还是 Handler 对象，还要看收到的事件类型；
  2. 如果是连接建立的事件，则交由 Acceptor 对象进行处理，Acceptor 对象会通过 accept 方法 获取连接，并创建一个 Handler 对象来处理后续的响应事件；
  3. 如果不是连接建立事件， 则交由当前连接对应的 Handler 对象来进行响应；
  4. 上面的三个步骤和单 Reactor 单线程方案是一样的，接下来的步骤就开始不一样了：Handler 对象不再负责业务处理，只负责数据的接收和发送，Handler 对象通过 read 读取到数据后，会将数据发给子线程里的 Processor 对象进行业务处理；
  5. 子线程里的 Processor 对象就进行业务处理，处理完后，将结果发给主线程中的 Handler 对象，接着由 Handler 通过 send 方法将响应结果发送给 client；

优点缺点

  • 单 Reator 多线程的方案优势在于能够充分利用多核 CPU 的能，那既然引入多线程，那么自然就带来了多线程竞争资源的问题。例如，子线程完成业务处理后，要把结果传递给主线程的 Reactor 进行发送，这里涉及共享数据的竞争。
  • 要避免多线程由于竞争共享资源而导致数据错乱的问题，就需要在操作共享资源前加上互斥锁，以保证任意时间里只有一个线程在操作共享资源，待该线程操作完释放互斥锁后，其他线程才有机会操作共享数据。

多进程和多线程区别

  • 聊完单 Reactor 多线程的方案，接着来看看单 Reactor 多进程的方案。事实上，单 Reactor 多进程相比单 Reactor 多线程实现起来很麻烦，主要因为要考虑子进程 <-> 父进程的双向通信，并且父进程还得知道子进程要将数据发送给哪个客户端。

  • 而多线程间可以共享数据，虽然要额外考虑并发问题，但是这远比进程间通信的复杂度低得多，因此实际应用中也看不到单 Reactor 多进程的模式。另外，

  • 「单 Reactor」的模式还有个问题，因为一个 Reactor 对象承担所有事件的监听和响应，而且只在主线程中运行，在面对瞬间高并发的场景时，容易成为性能的瓶颈的地方。

多Reactor多进程/线程

说明

要解决「单 Reactor」的问题，就是将「单 Reactor」实现成「多 Reactor」，这样就产生了第 多 Reactor 多进程 / 线程的方案。老规矩，闻其名不如看其图。

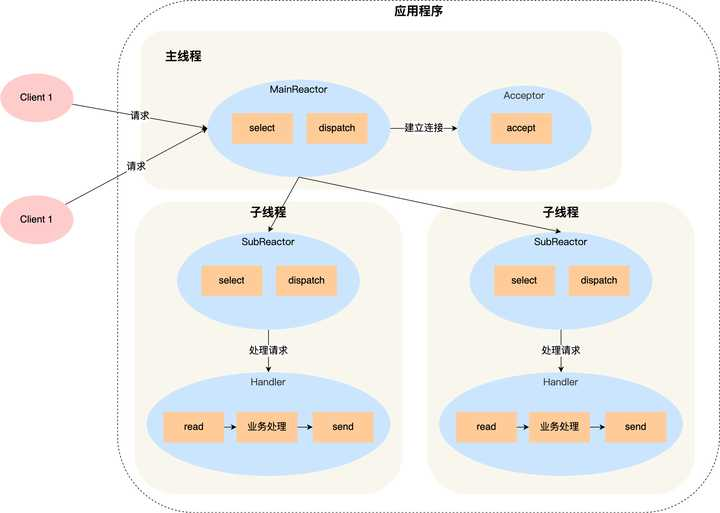

多Reactor多进程/线程方案的示意图

多Reactor多进程/线程方案

  1. 主线程中的 MainReactor 对象通过 select 监控连接建立事件，收到事件后通过 Acceptor 对象中的 accept 获取连接，将新的连接分配给某个子线程；
  2. 子线程中的 SubReactor 对象将 MainReactor 对象分配的连接加入 select 继续进行监听，并创建一个 Handler 用于处理连接的响应事件。
  3. 如果有新的事件发生时，SubReactor 对象会调用当前连接对应的 Handler 对象来进行响应。Handler 对象通过 read -> 业务处理 -> send 的流程来完成完整的业务流程。

优点缺点

  • 多 Reactor 多线程的方案虽然看起来复杂的，但是实际实现时比单 Reactor 多线程的方案要简单的多，原因如下：
    • 主线程和子线程分工明确，主线程只负责接收新连接，子线程负责完成后续的业务处理。
    • 主线程和子线程的交互很简单，主线程只需要把新连接传给子线程，子线程无须返回数据，直接就可以在子线程将处理结果发送给客户端。

具体应用

  • 大名鼎鼎的两个开源软件 Netty 和 Memcache 都采用了「多 Reactor 多线程」的方案。
  • 采用了「多 Reactor 多进程」方案的开源软件是 Nginx，不过方案与标准的多 Reactor 多进程有些差异。具体差异表现在主进程中仅仅用来初始化 socket，并没有创建 mainReactor 来 accept 连接，而是由子进程的 Reactor 来 accept 连接，通过锁来控制一次只有一个子进程进行 accept（防止出现惊群现象），子进程 accept 新连接后就放到自己的 Reactor 进行处理，不会再分配给其他子进程。

2 主动器Proactor

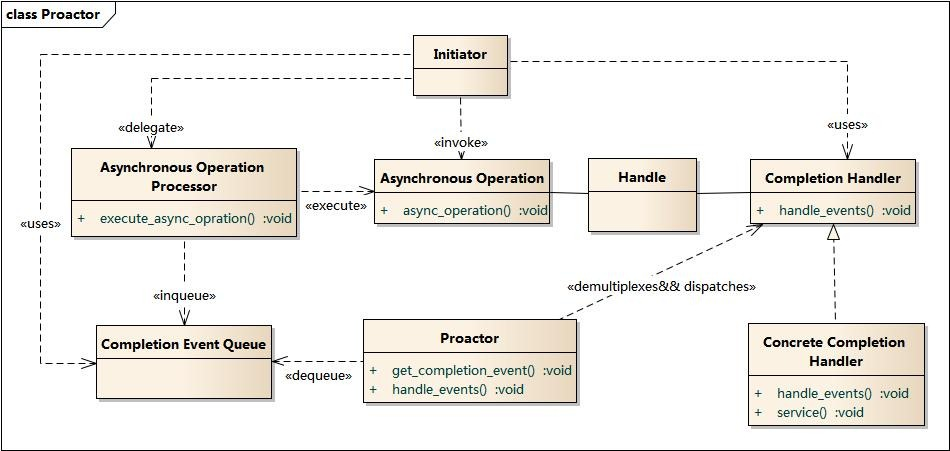

Proactor模式结构

Proactor主动器模式包含如下角色

  • Handle 句柄；用来标识socket连接或是打开文件；
  • Asynchronous Operation Processor：异步操作处理器；负责执行异步操作，一般由操作系统内核实现；
  • Asynchronous Operation：异步操作
  • Completion Event Queue：完成事件队列；异步操作完成的结果放到队列中等待后续使用
  • Proactor：主动器；为应用程序进程提供事件循环；从完成事件队列中取出异步操作的结果，分发调用相应的后续处理逻辑；
  • Completion Handler：完成事件接口；一般是由回调函数组成的接口；
  • Concrete Completion Handler：完成事件处理逻辑；实现接口定义特定的应用处理逻辑；

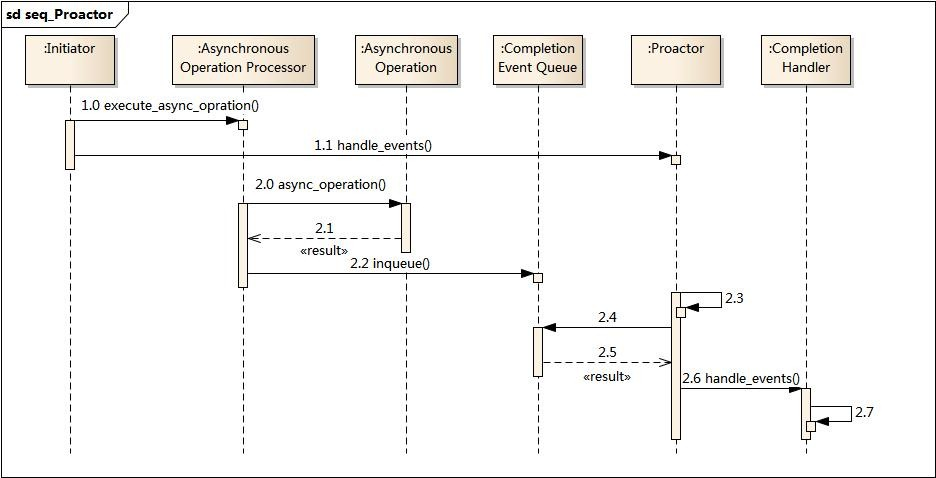

业务流程及时序图

  1. 应用程序启动，调用异步操作处理器提供的异步操作接口函数，调用之后应用程序和异步操作处理就独立运行；应用程序可以调用新的异步操作，而其它操作可以并发进行；
  2. 应用程序启动Proactor主动器，进行无限的事件循环，等待完成事件到来；
  3. 异步操作处理器执行异步操作，完成后将结果放入到完成事件队列；
  4. 主动器从完成事件队列中取出结果，分发到相应的完成事件回调函数处理逻辑中；

非阻塞同步与异步

Linux五种IO模型中的第二种和第五种

Proactor前面提到的 Reactor 是非阻塞同步网络模式，而 Proactor 是异步网络模式。这里先给大家复习下阻塞、非阻塞、同步、异步 I/O 的概念。

阻塞IO

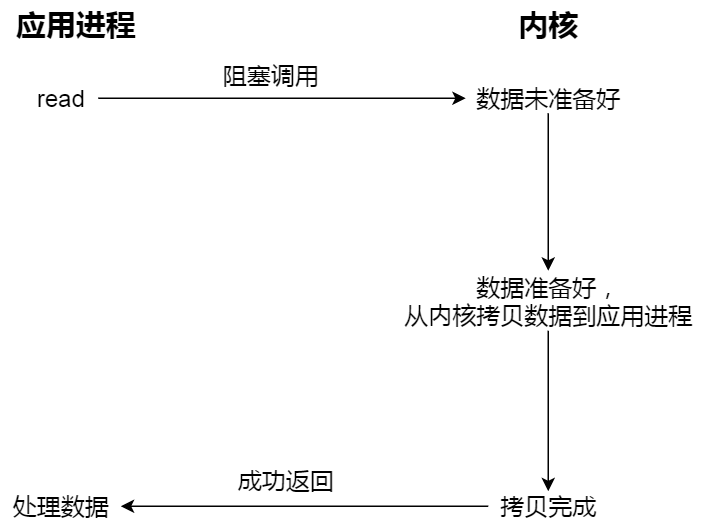

当用户程序执行 read ，线程会被阻塞，一直等到内核数据准备好，并把数据从内核缓冲区拷贝到应用程序的缓冲区中，当拷贝过程完成，read 才会返回。注意，阻塞等待的是「内核数据准备好」和「数据从内核态拷贝到用户态」这两个过程。过程如下图：

非阻塞IO

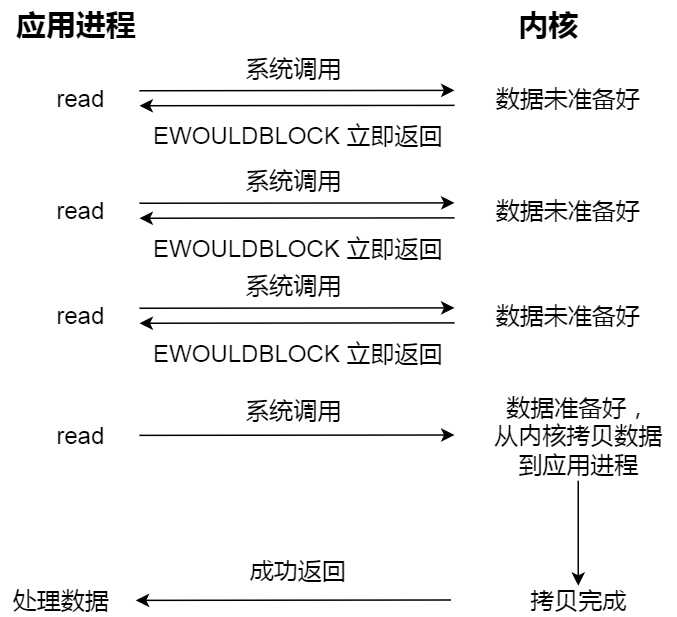

非阻塞的 read 请求在数据未准备好的情况下立即返回，可以继续往下执行，此时应用程序不断轮询内核，直到数据准备好，内核将数据拷贝到应用程序缓冲区，read 调用才可以获取到结果。过程如下图：

注意，这里最后一次 read 调用，获取数据的过程，是一个同步的过程，是需要等待的过程。这里的同步指的是内核态的数据拷贝到用户程序的缓存区这个过程。

举个例子，如果 socket 设置了 O_NONBLOCK 标志，那么就表示使用的是非阻塞 I/O 的方式访问，而不做任何设置的话，默认是阻塞 I/O。因此，无论 read 和 send 是阻塞 I/O，还是非阻塞 I/O 都是同步调用。

因为在 read 调用时，内核将数据从内核空间拷贝到用户空间的过程都是需要等待的，也就是说这个过程是同步的，如果内核实现的拷贝效率不高，read 调用就会在这个同步过程中等待比较长的时间。

异步IO

而真正的异步 I/O 是「内核数据准备好」和「数据从内核态拷贝到用户态」这两个过程都不用等待。

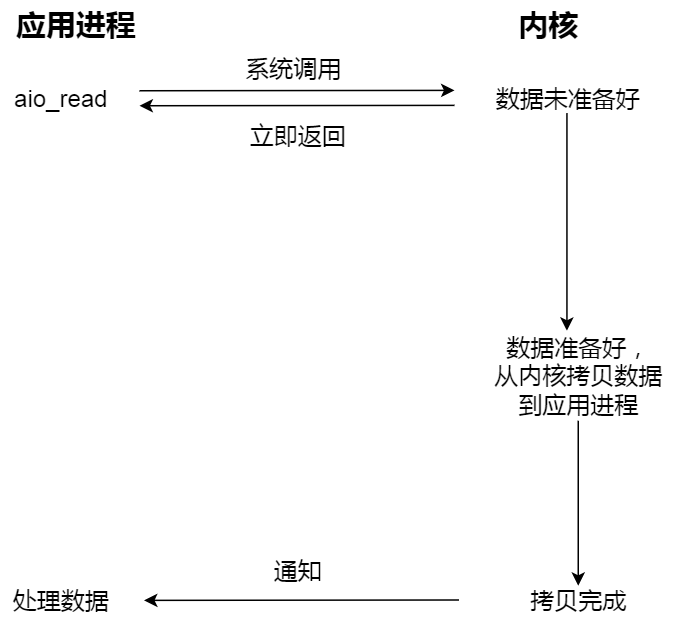

当我们发起 aio_read （异步 I/O） 之后，就立即返回，内核自动将数据从内核空间拷贝到用户空间，这个拷贝过程同样是异步的，内核自动完成的，和前面的同步操作不一样，应用程序并不需要主动发起拷贝动作。过程如下图：

异步 I/O 比同步 I/O 性能更好，因为异步 I/O 在「内核数据准备好」和「数据从内核空间拷贝到用户空间」这两个过程都不用等待。

Proactor 正是采用了异步 I/O 技术，所以被称为异步网络模型。现在我们再来理解 Reactor 和 Proactor 的区别，就比较清晰了。

  • Reactor 是非阻塞同步网络模式，感知的是就绪可读写事件。在每次感知到有事件发生（比如可读就绪事件）后，就需要应用进程主动调用 read 方法来完成数据的读取，也就是要应用进程主动将 socket 接收缓存中的数据读到应用进程内存中，这个过程是同步的，读取完数据后应用进程才能处理数据。
  • Proactor 是异步网络模式， 感知的是已完成的读写事件。在发起异步读写请求时，需要传入数据缓冲区的地址（用来存放结果数据）等信息，这样系统内核才可以自动帮我们把数据的读写工作完成，这里的读写工作全程由操作系统来做，并不需要像 Reactor 那样还需要应用进程主动发起 read/write 来读写数据，操作系统完成读写工作后，就会通知应用进程直接处理数据。

因此，Reactor 可以理解为「来了事件操作系统通知应用进程，让应用进程来处理」，而 Proactor 可以理解为「来了事件操作系统来处理，处理完再通知应用进程」。这里的「事件」就是有新连接、有数据可读、有数据可写的这些 I/O 事件这里的「处理」包含从驱动读取到内核以及从内核读取到用户空间。

举个实际生活中的例子，Reactor 模式就是快递员在楼下，给你打电话告诉你快递到你家小区了，你需要自己下楼来拿快递。而在 Proactor 模式下，快递员直接将快递送到你家门口，然后通知你。

无论是 Reactor，还是 Proactor，都是一种基于「事件分发」的网络编程模式，区别在于 Reactor 模式是基于「待完成」的 I/O 事件，而 Proactor 模式则是基于「已完成」的 I/O 事件。

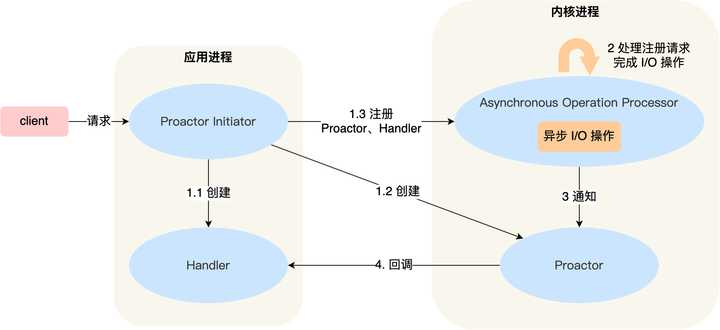

Proactor 模式的示意图：

Proactor 模式的工作流程：

  1. Proactor Initiator 负责创建 Proactor 和 Handler 对象，并将 Proactor 和 Handler 都通过 Asynchronous Operation Processor 注册到内核；
  2. Asynchronous Operation Processor 负责处理注册请求，并处理 I/O 操作；
  3. Asynchronous Operation Processor 完成 I/O 操作后通知 Proactor；
  4. Proactor 根据不同的事件类型回调不同的 Handler 进行业务处理；Handler 完成业务处理；

优点缺点

可惜的是，在 Linux 下的异步 I/O 是不完善的， aio 系列函数是由 POSIX 定义的异步操作接口，不是真正的操作系统级别支持的，而是在用户空间模拟出来的异步，并且仅仅支持基于本地文件的 aio 异步操作，网络编程中的 socket 是不支持的，这也使得基于 Linux 的高性能网络程序都是使用 Reactor 方案。

而 Windows 里实现了一套完整的支持 socket 的异步编程接口，这套接口就是 IOCP，是由操作系统级别实现的异步 I/O，真正意义上异步 I/O，因此在 Windows 里实现高性能网络程序可以使用效率更高的 Proactor 方案。

3 对比

主动和被动

以主动写为例：

  1. Reactor将handle放到select()，等待可写就绪，然后调用write()写入数据；写完处理后续逻辑；

  2. Proactor调用aoi_write后立刻返回，由内核负责写操作，写完后调用相应的回调函数处理后续逻辑；

  3. 可以看出，Reactor被动的等待指示事件的到来并做出反应；它有一个等待的过程，做什么都要先放入到监听事件集合中等待handler可用时再进行操作；

  4. Proactor直接调用异步读写操作，调用完后立刻返回；

实现

  1. Reactor实现了一个被动的事件分离和分发模型，服务等待请求事件的到来，再通过不受间断的同步处理事件，从而做出反应；

  2. Proactor实现了一个主动的事件分离和分发模型；这种设计允许多个任务并发的执行，从而提高吞吐量；并可执行耗时长的任务（各个任务间互不影响）

优点

  1. Reactor实现相对简单，对于耗时短的处理场景处理高效；

  2. 操作系统可以在多个事件源上等待，并且避免了多线程编程相关的性能开销和编程复杂性；

  3. 事件的串行化对应用是透明的，可以顺序的同步执行而不需要加锁；

  4. 事务分离：将与应用无关的多路分解和分配机制和与应用相关的回调函数分离开来，

  5. Proactor性能更高，能够处理耗时长的并发场景；

缺点

  1. Reactor处理耗时长的操作会造成事件分发的阻塞，影响到后续事件的处理；

  2. Proactor实现逻辑复杂；依赖操作系统对异步的支持，目前实现了纯异步操作的操作系统少，实现优秀的如windows IOCP，但由于其windows系统用于服务器的局限性，目前应用范围较小；而Unix/Linux系统对纯异步的支持有限，应用事件驱动的主流还是通过select/epoll来实现；

适用场景

  1. Reactor：同时接收多个服务请求，并且依次同步的处理它们的事件驱动程序；
  2. Proactor：异步接收和同时处理多个服务请求的事件驱动程序；

4 总结

  1. 第一种方案单 Reactor 单进程 / 线程，不用考虑进程间通信以及数据同步的问题，因此实现起来比较简单，这种方案的缺陷在于无法充分利用多核 CPU，而且处理业务逻辑的时间不能太长，否则会延迟响应，所以不适用于计算机密集型的场景，适用于业务处理快速的场景，比如 Redis 采用的是单 Reactor 单进程的方案。
  2. 第二种方案单 Reactor 多线程，通过多线程的方式解决了方案一的缺陷，但它离高并发还差一点距离，差在只有一个 Reactor 对象来承担所有事件的监听和响应，而且只在主线程中运行，在面对瞬间高并发的场景时，容易成为性能的瓶颈的地方。
  3. 第三种方案多 Reactor 多进程 / 线程，通过多个 Reactor 来解决了方案二的缺陷，主 Reactor 只负责监听事件，响应事件的工作交给了从 Reactor，Netty 和 Memcache 都采用了「多 Reactor 多线程」的方案，Nginx 则采用了类似于 「多 Reactor 多进程」的方案。
  4. Reactor 可以理解为「来了事件操作系统通知应用进程，让应用进程来处理」，而 Proactor 可以理解为「来了事件操作系统来处理，处理完再通知应用进程」。
  5. 因此，真正的大杀器还是 Proactor，它是采用异步 I/O 实现的异步网络模型，感知的是已完成的读写事件，而不需要像 Reactor 感知到事件后，还需要调用 read 来从内核中获取数据。
  6. 不过，无论是 Reactor，还是 Proactor，都是一种基于「事件分发」的网络编程模式，区别在于 Reactor 模式是基于「待完成」的 I/O 事件，而 Proactor 模式则是基于「已完成」的 I/O 事
