UML活动图

概念

活动图是另一个种动态视图，描述动作和动作导致对象状态改变的结果，而不用考虑引发状态改变的事件。描述了系统从一种活动转换到另一种活动的过程。

活动图的作用：

用来描述系统或者某个业务的处理流程，业务相关的工作流描述、用例的事件流描述、程序的算法描述。描述业务或软件系统的活动轨迹。说明了了一系列活动控制流。

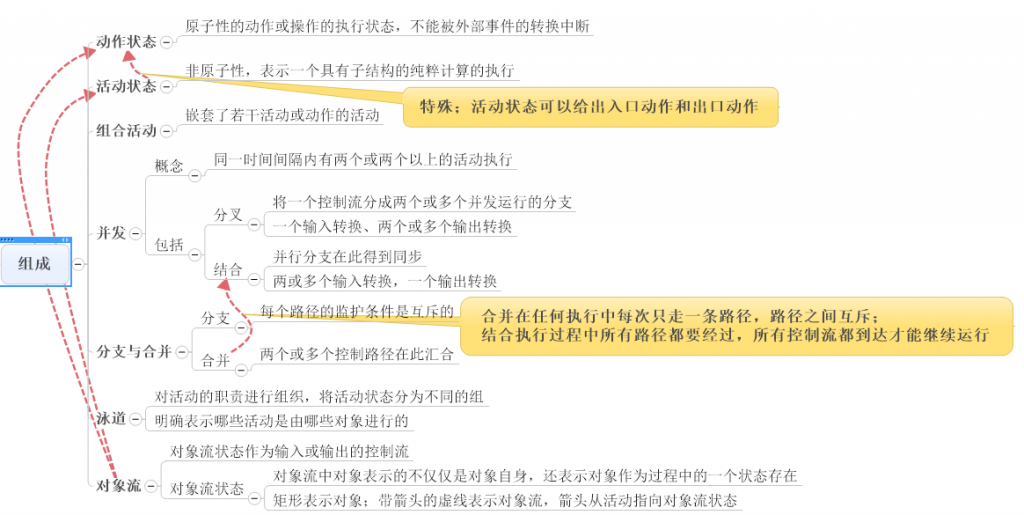

活动图的图组成元素：

1、起点

【作用】描述活动图的开始状态

【表示方式】黑的实心圆


2、终止点

【作用】描述活动图的终止状态

【表示方式】实心圆的空心圆


3、活动

【作用】可以是手动也可以自动的执行任务。构成业务和处理的一个单位，用圆角长方形表示。

【表示方式】圆角矩形


4、状态

【作用】活动的所处状态

【表示方式】椭圆矩形


5、转换，控制流

【作用】描述一个活动转向另一个活动

【表示方式】带箭头的实线段，指向转向的活动

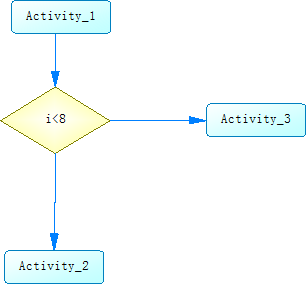

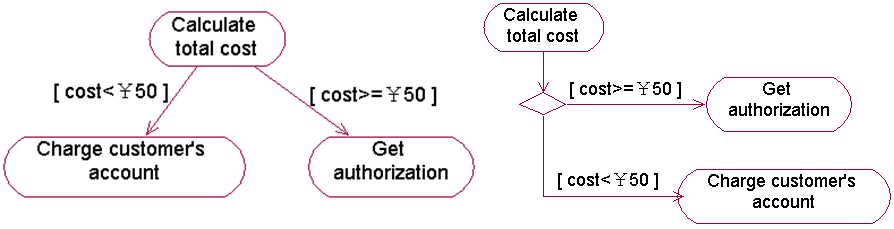

6. 判决节点和监护条件

【作用】一个输入转换，多个输出转换，每个输出转换上都有一个监护条件，用来表示满足条件时才进行转换。

【表示方式】菱形表示

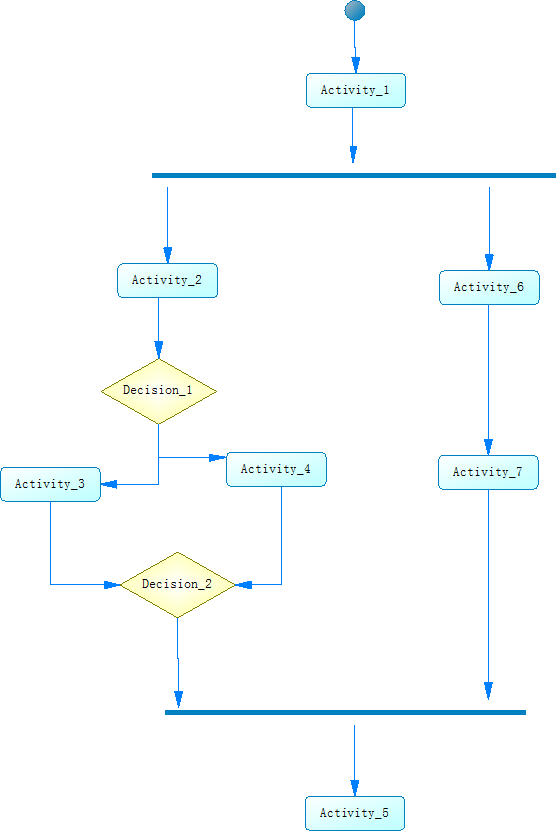

7. 分叉和汇合（fork并发节点和join并发节点）

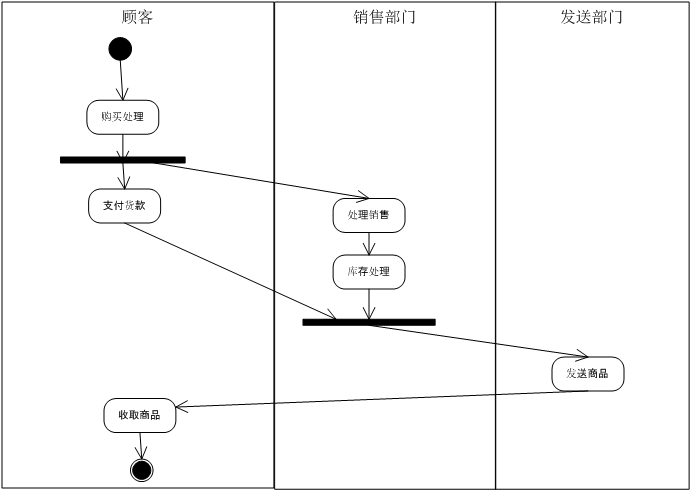

8. 泳道（参与者）

由组织内的某个人执行活动图。每个泳道代表一个责任区

状态图中“动作”和活动图中的“动作状态”区别：

相同点：都是原子性的，动作要么不执行，要么就完全执行，不能中断。执行时间都极短

不同点：动作状态和状态图中的状态不同，不能有入口动作和出口动作，也不能有内部转移

活动图建模

确保从判决节点出来的每个转移都有一个监护条件。

确保决策点上的监护条件形成一个完备集。

监护条件不重叠，互斥。

确保每个分叉只有一个进入转移

确保每个汇合只有一个退出转移

小于5条泳道。

活动图的详细描述


泳道

由组织内的某个人执行活动图。每个泳道代表一个责任区

分支合并

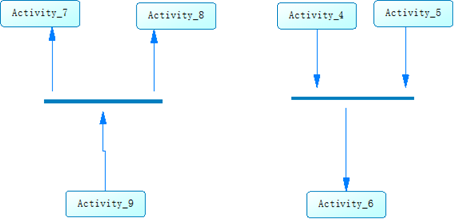

分叉汇合（并发）

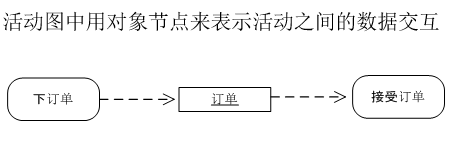

对象节点使用

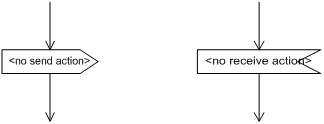

发送接收信号活动

发送信号活动和事件受理活动

发送信号活动：表示的是让外部发生某种事件的活动。

事件受理活动：表示的是对于外部发生的事件进行接收的活动。


活动图与状态图比较

活动图描述的是从activity到activity的控制流，而状态图描述的是对象的状态及状态之间的转移。

–对于以下几种情况可以使用活动图：

分析用例

理解涉及多个用例的工作流

处理多线程应用

–对于下面的情况要使用状态图：

显示一个对象在其生命周期内的行为。

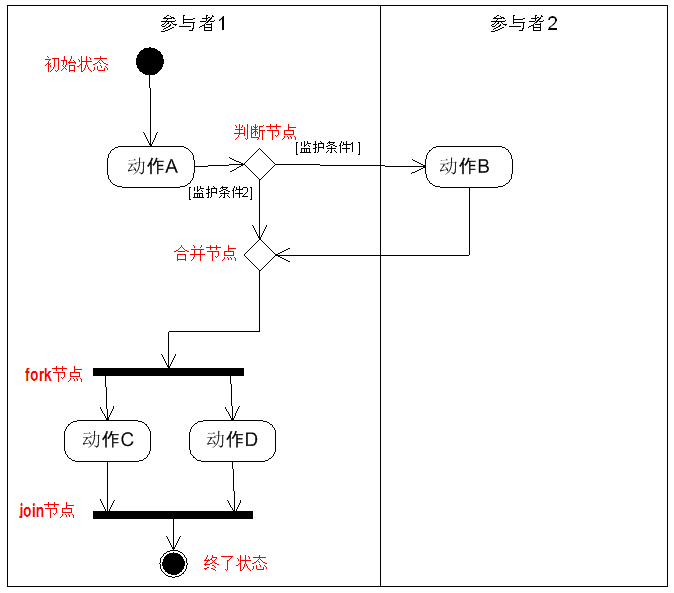

活动图的示例：




活动图处理具体复杂的不同事物：

标识永道的活动图

标识对象流的活动图

标识参数的活动图

标识别针的或从图

标识中断的活动图

标识异常的活动图

标识扩展区的活动图

标识信号的活动图

标识嵌套的活动图

活动图的建模方式：

对工作流程进行建模

对操作流程进行建模
